Schaltplan Grundlage

Setzt man sich in seiner Hauselektrik mit den Schaltplänen auseinander, wirken diese meist sehr Abstrakt oder kompliziert und sind so eher abschrecken als hilfreich. Um solche Schaltpläne lesen und verstehen zu können, benötigen Sie ein Grundlage Wissen der Elektrotechnik in Form der gängigsten Schaltzeichen.

Schaltzeichen sind im Schaltplan für die einzelne Bauelemente einer elektrischen Schaltung als Symbol dargestellt.

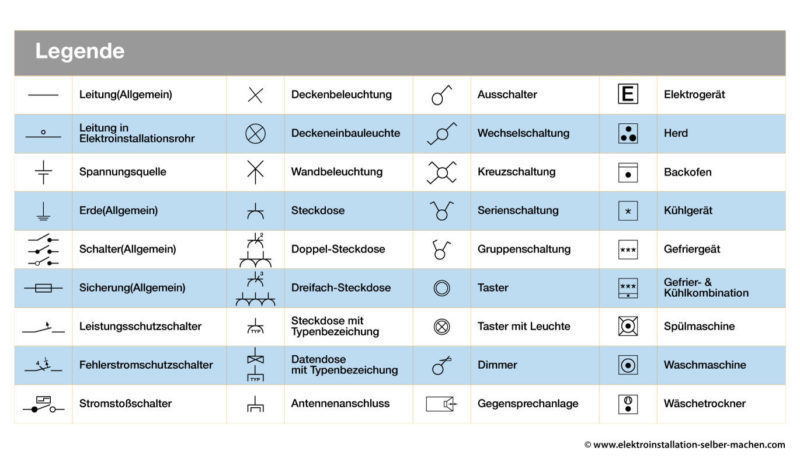

Einblick in die gängigsten Schaltzeichen der Elektroinstallation:

Im Schaltplan sind Schaltzeichen mit elektrischen Leitungen in Form von Linien verbunden. Diese Leitungen und Zeichen bilden im Gesamten den entsprechenden Stromkreis.

[thrive_text_block color=“blue“] [three_fourth_first]

Bitte beachte das sich die Symbole von Zeichner zu Zeichner unterscheiden können. Um Plan bezogene Fragen bezüglich der Schaltzeichen zu vermeiden, solltest Du deinen Plan-Zeichner bitten eine Legende der angelegten Schaltzeichen mitzugeben.

[/three_fourth_first][one_fourth_3_last]

[/one_fourth_3_last] [/thrive_text_block]
